组合式移动沙金设备

组合式移动沙金设备


200-300吨/时金|锆|钛铁|银|钨|锡|钯|铱|铑|铅锌|钽铌|等贵金属矿组合式移动沙金设备技术参数&报价单

名称

规格

功率/KW

数量

单价/万元

总价/万元

备注

移动式

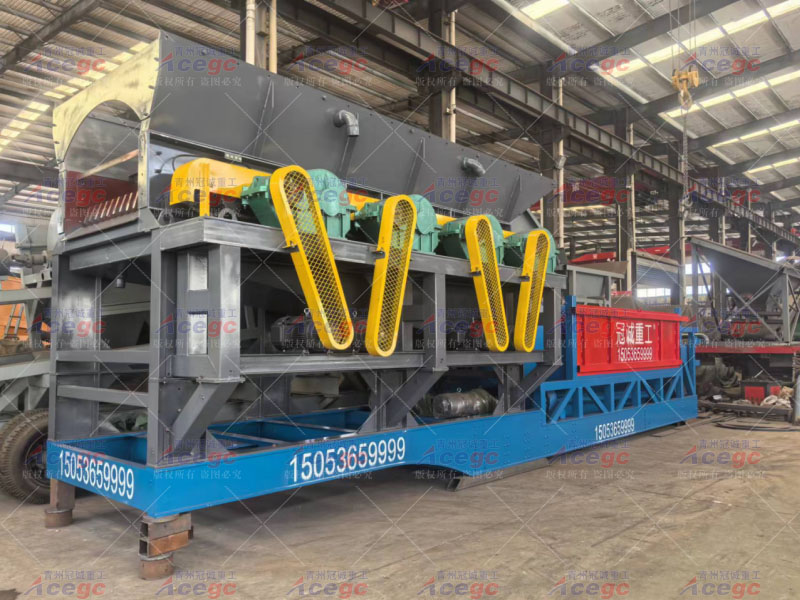

滚筒洗矿机

泥石分离机:1500X5000
16轴,(500#减速机+15KW电机)*4套
底盘:自制重型挂车底盘,主梁采用20mm厚钢板铆接,含牵引&转向系统,三轴12条全新1000#轮胎;
滚筒规格:Ø1.7X6.6米,滚筒壁厚20mm,内含多条螺旋铰刀从头部覆盖至尾部;
筛网:内层网架采用Ø28mm耐磨油田提油杆间距3CM编网;
托轮:Ø670mm实芯工程轮胎*8条;
底座:钢结构固定式底座
电机:15KW摆线针减速机*2台
液压系统:液压站:5.5KW*1台
液压支腿:4条
固定溜槽:1米*6米,含淘金毯

90

1台

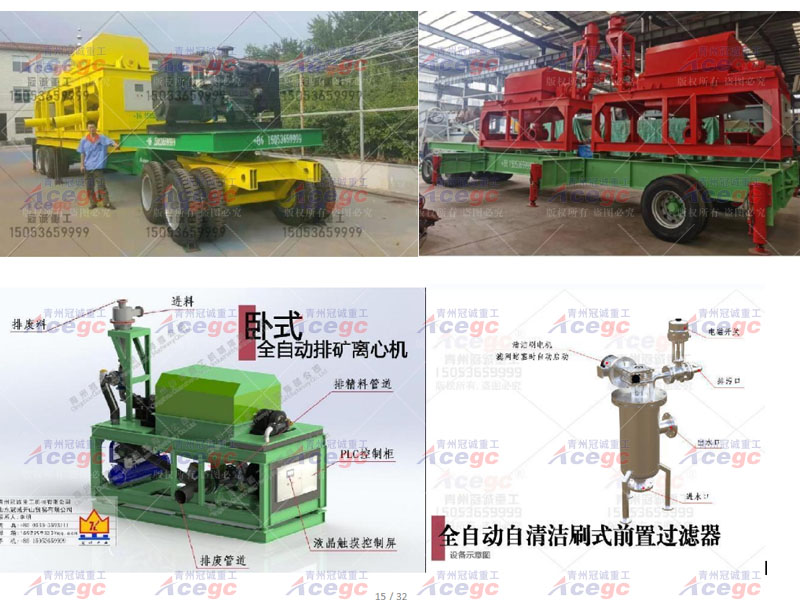

移动式离心选矿机

底盘:自制重型底盘,采用主架采用56#工字钢梁制作;
含牵引转向,底盘长度约11.8米;
三轴共12条1000#轮胎(轮胎为二手)
液压系统:液压站:5.5KW*1台
液压支腿:6条
卧式离心机:1200#卧式全自动排矿*2台
PLC电脑全自动控制
空压机:3KW*1台
电机:18.5KW*2台
压滤机:20平方板框压滤机*1台5KW
滤水器:全自动自清洁刷式前置过滤器*1套0.55KW
水箱*1
离心水泵:15KW*1台

60

1台




悬振式贵金属重力洗选富集机

规格:B1600X5000mm
机架:100X100方管
床面主架:20#槽钢
皮带宽度:1600mm
电机:双级摆线针4KW*1台
传动方式:链轮传动
激振器:0.37KW*1台
首级重砂分离器*3台

4.37*2

2台




雪橇式移动牵引底座

主梁采用Ø325*8壁厚无疑钢管,骨架采用16#方管

-

1套




沙泵&料箱

(4寸沙泵+15KW电机)*2套+3米长料箱

30

1套



离心机供料

沙泵&料箱

4寸沙泵+15KW电机+料箱

15*2

2套



富集机供料

控制柜

内部开关品牌:德力西或正泰,不含线缆

-

1台




精选摇床

1800*4500 电机:1.1KW

1.1*5

5台




总功率

约KW(不含给水泵)

出厂价格

¥:万元
(不含发电机组、水泵、税与运费,税率13%)


建议使用400KW发电机组,发动机重庆康明斯,发电机上海杜宁全铜无刷,含电瓶防冻液,出厂价格15053659999来电索要,不含税与运费。


本套机械属于全地形设备,对于含泥土量大粘性高的矿区,比如红土矿,高岭土矿,或者含石头多,石头大都适合,具有运输安装方便,落地安装轮胎,液压油缸落地支撑就可以工作,回收率高,单晶体沙金90%以上,采用的是卧式离心机技术,工作稳定,故障率低。

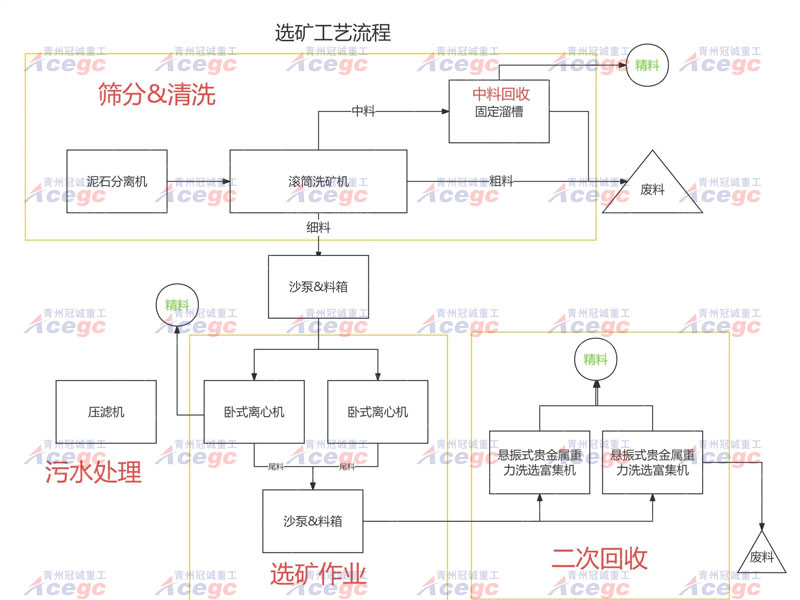

流程工艺:
原料通过挖掘机或者装载机给料,大于3厘米的石头石块分离高压水枪自动喷洗,将原料石头泥土粘裹包敷的沙金分离进入料仓,大于3厘米的石头从废料口排出,小于3厘米的物料通过料仓滑板高压水二次冲洗,进入多铰刀滚筒筛绞洗,高压水鸭嘴三次喷淋,小于6毫米物料经过沙泵送入两台卧式离心机,选金,选完金的物料再进入两台富集机选镐矿,钛铁矿,尾料排出,6-8毫米物料进入加重改进型鼓动溜槽,8毫米以上物料通过废料输送机排出.

组合式移动沙金设备

组合式移动沙金设备

组合式移动沙金设备
