浅水岸河道沙金设备
【河道沙金设备简介】

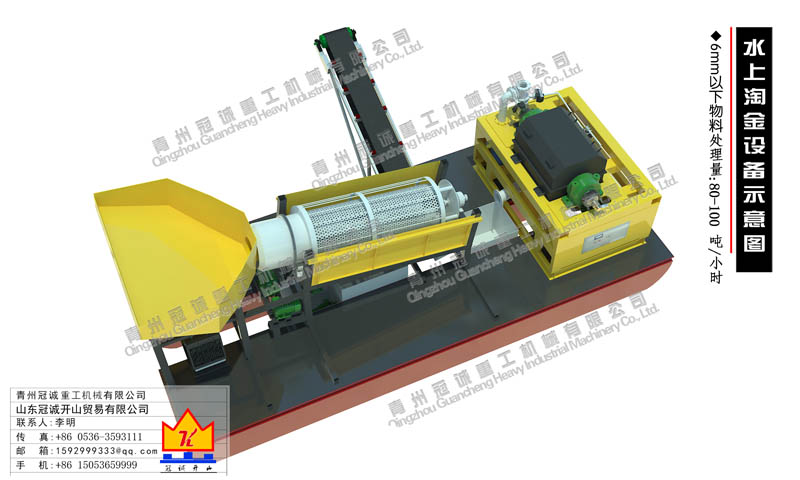

本套设备为水上淘金设备，适用于浅水岸边河道淘金，采用挖掘机上料，6mm以下物料处理量为每小时80-100吨；本套设备采用一台我公司研发设计的1200#卧式全自动排矿离心机，解决了普通立式离心机由于平衡性问题而导致无法在移动设备上使用的问题，并且从各个方面改良了滚筒筛结构，极大的提高了筛分效率及含泥物料的清洗问题。
离心机对比
|
|
卧式全自动排矿离心机 |
立式手动排矿离心机 |
|
控制方式 |
PLC电脑全自动控制 |
人工手动控制 |
|
卸矿方式 |
自动 |
手动 |
|
转子结构 |
卧式(两端固定) |
立式(下端固定) |
|
稳定性 |
高(使用寿命高) |
低(使用寿命低) |
|
安装方式 |
不需要水平硬化基础 |
水平硬化基础 |
|
进料方式 |
沙泵(能控制进料浓度在30%) |
高低落差自流(不能控制进料浓度) |
|
回收率 |
90%以上 |
70% |
|
应用于移动设备 |
能 |
否 |
|
最大型号 |
1200# 及以上(需要订制) |
80# |

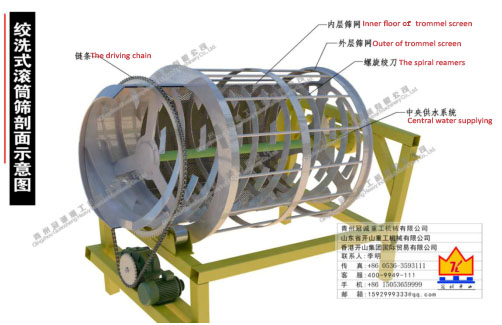

滚筒筛： 滚筒筛动力采用链条驱动设计，动能传递均匀、传递效率高，可以有效节省用电量； 内层筛采用冲孔工艺制作，内含多条铰刀从头部覆盖至尾部，能够对物料进行充分绞洗脱泥，极大的提高了筛分效率； 滚筒筛供水系统采用中央供水+侧供水方式，中央供水定向直冲滚筒筛底部物料，侧供水负责冲洗外层筛网。
【河道沙金设备流程概述】

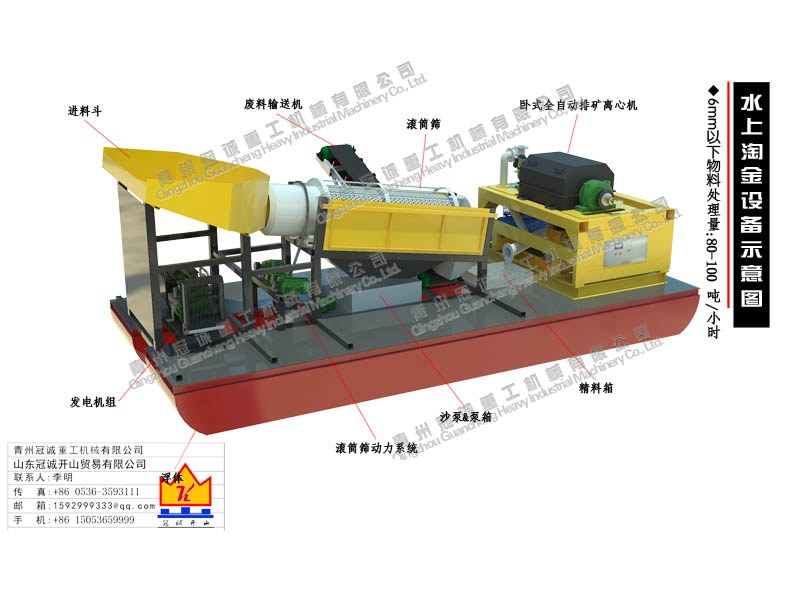

原料通过工程车辆送入进料斗，通过高压水冲洗进入绞洗式滚筒筛内进行脱泥清洗并且分级为6mm以与细料与大于6mm废料两种规格，其中大于6mm的废料直接通过废料输送机输送至废料区域；
6mm以下物料排入泵箱内由一台4寸沙泵打入至1200#卧式全自动排矿离心机内进行精选，精选出的精料会自动排入精料箱内，废料自动排入废料区域。
【河道沙金设备技术参数】
|
名称 |
规格 |
数量 |
功率/KW |
备注 |
|
浮体 |
总长11.8米，单宽2米，高0.97米，双浮体 |
1套 |
- |
|
|
进料斗 |
3500*3600mm 板厚10mm |
1套 |
- |
|
|
绞洗式滚筒筛 |
内径1米，外径1.3米，净筛网长度3米，绞泥筒长度1米； |
1套 |
7.5 |
|
|
离心机 |
1200#卧式全自动排矿； PLC电脑全自动控制 |
1台 |
21.5 |
|
|
废料输送机 |
皮带宽度600mm，杆长6米 |
1套 |
5.5 |
|
|
船锚 |
|
2台 |
3*2 |
|
|
沙泵&泵箱 |
4寸沙泵+15KW电机+泵箱 |
1套 |
15 |
|
|
离心水泵 |
|
1台 |
5.5 |
|
|
总功率 |
55KW |
|||
